Усиление фундаментов сваями через силовой пол заведённый в стены
Технология предусматривает устройство силового пола по всему пятну здания с последующим погружением свай. Силовой пол заводится в существующие стены. Устройство штраб выполняется по технологии алмазного сверления. В теле силового пола монтируются конуса для прохождения свай при погружении и анкерные узлы для крепления оборудования. Сам пол имеет усиленное армирование и толщину.
По данной технологии могут выполнятся все виды свай (составные железобетонные, трубобетонные и набивные), и могут применятся все типы имеющихся установок, в том числе, и установок погружающих сваи по боковой поверхности.
Установки для погружения свай крепятся к силовому полу через анкерные узлы. Реактивные усилия от погружения свай воспринимаются через ростверки несущими конструкциями здания.
После устройства свай выполняется их предварительное напряжение с использованием УФПНС-7/4.
Устройство штрабы в существующих стенах |

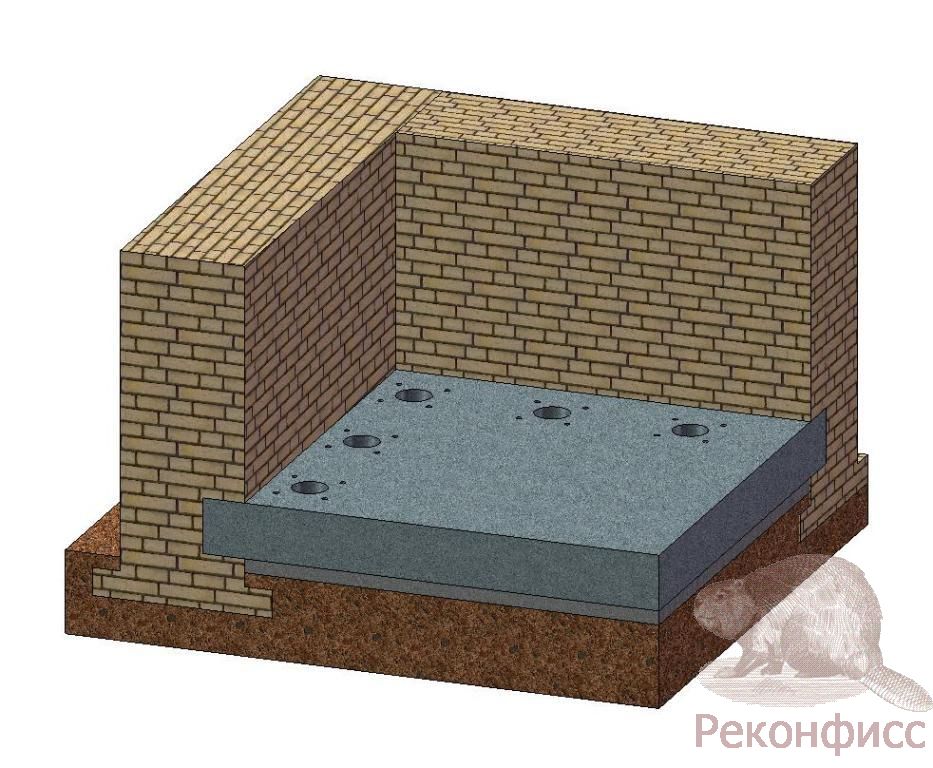

Устройство подготовки и силового пола |

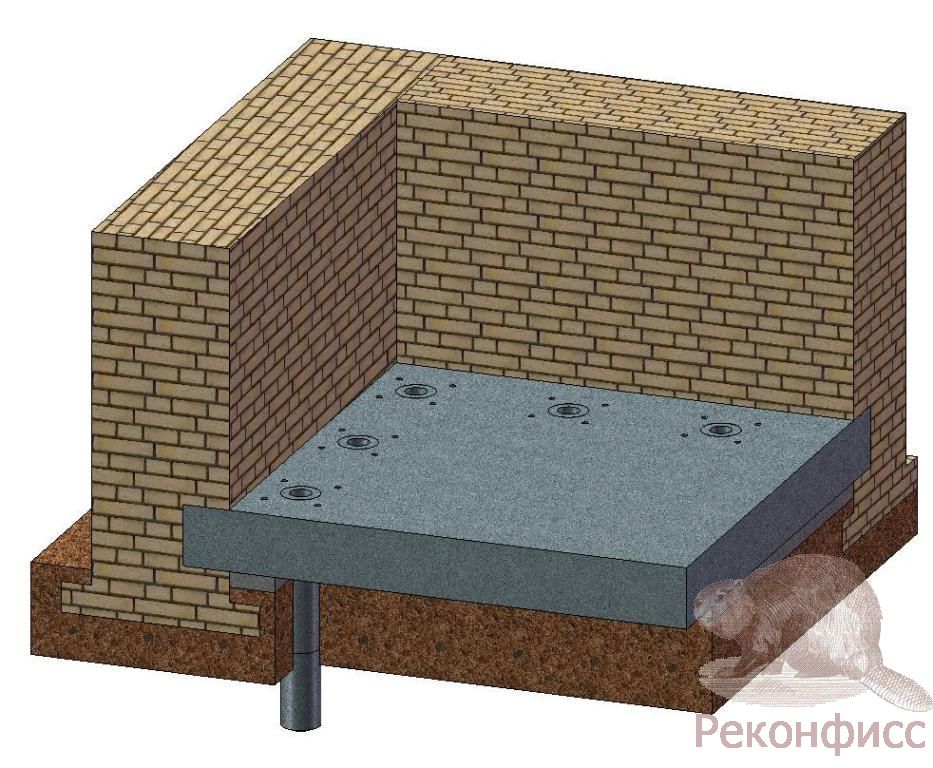

Погружение свай и их предварительное напряжение
|
Усиленные фундаменты |
Преимущества метода:
• отсутствие разуплотнения грунтового массива под подошвой существующих фундаментов;
• возможность применения лидерных скважин при погружении свай;
• возможность устройства набивных свай и свай погружаемых по боковой поверхности.
Недостатки метода:
• устройство свай не по оси существующих стен, передача нагрузки на сваю с эксцентриситетом;
• сложная технология производства работ при устройстве дополнительных подземных этажей.
