Предварительное напряжение свай

     После устройства свай выполняется их предварительное напряжение. Эта технологическая операция обеспечивает передачу нагрузки от существующего здания на сваю, при этом происходит осадка сваи, но не здания, которая выбирает зазоры между элементами сваи и зазоры между конструкциями устройства для фиксации предварительного напряжения свай (УФПНС) и несущими конструкциями здания. Непосредственно предварительное напряжение сваи осуществляется гидравлическим домкратом до проектного усилия, фиксирует же напряженное состояние УФПНС. Фиксация рабочего положения сваи  выполняется УФПНС.

Основные модификации УФПНС

УФПНС-3/1

Общий вид устройства фиксации предварительного напряжения свай УФПНС-3/1



УФПНС-3/1 в сборе с балками и домкратами



Порядок проведения работ:

1. Устройство устанавливается на оголовок сваи. Верхняя опорная часть стойки упирается в подошву фундамента

2. С помощью маслостанции домкраты создают необходимое усилие напряжения сваи.

3. Крайнее положение стойки фиксируется с помощью гаек.

4. Домкраты и вспомогательные балки демонтируются после фиксации крайнего положения стойки.



УФПНС-1а

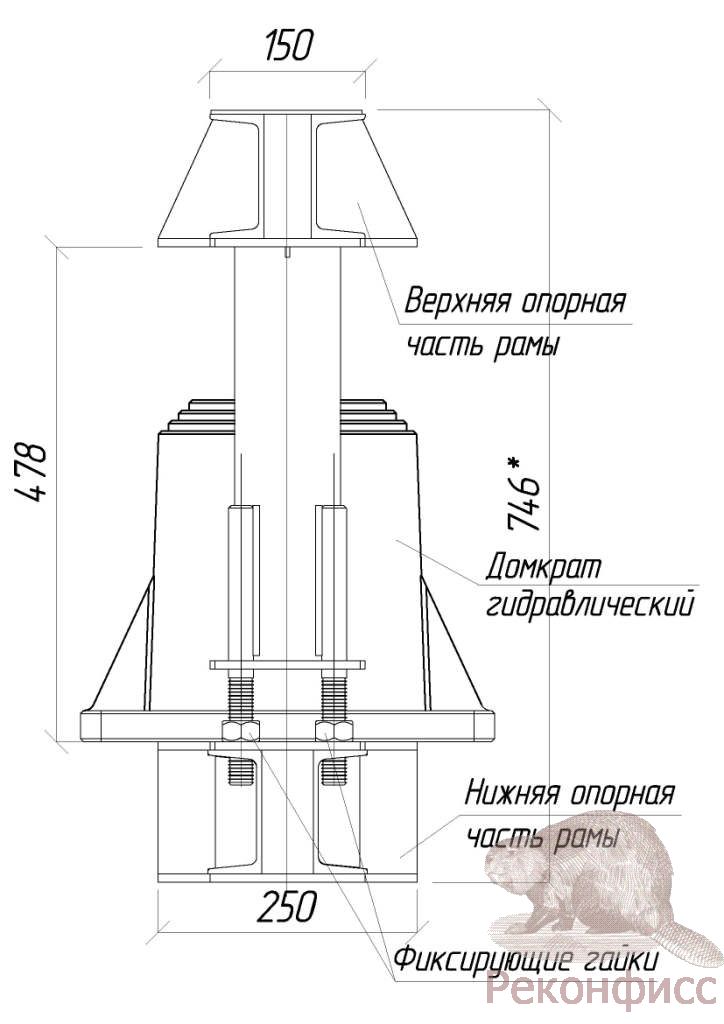

Общий вид УФПНС-1а

Порядок проведения работ:

1. Устройство устанавливается на оголовок сваи. Верхняя опорная часть рамы упирается в подошву фундамента

2. С помощью маслостанции домкрат создаёт необходимое усилие напряжения сваи.

3. Крайнее положение УФПНС фиксируется с помощью гаек.

4. Домкрат демонтируется после фиксации крайнего положения.



УФПНС-7/4

Применяется при устройстве свай с поверхности железобетонных ростверков, силового пола.

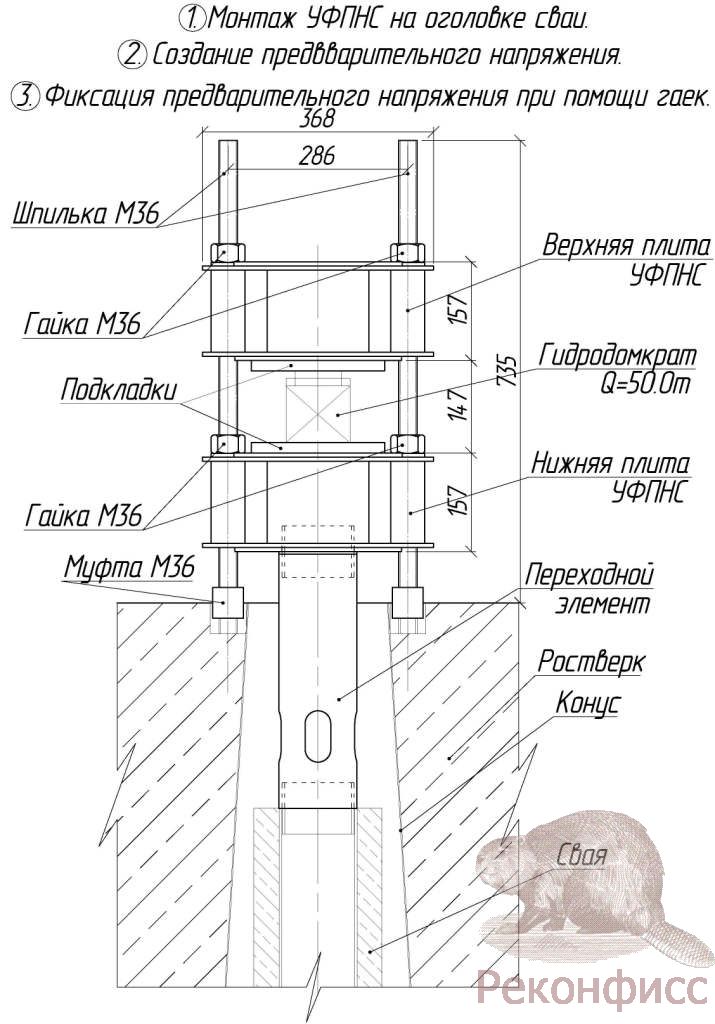

Технологическая схема предварительного напряжения сваи с использованием УФПНС-7/4
