  1. Усиление фундаментов сваями из-под подошвы существующих фундаментов.

      Технология предусматривает устройство технологических ниш под подошвой существующих фундаментов здания. Работы проводятся захватками. При этом из работы  исключается не более 3-5% существующих фундаментов. Расстояние между захватками определяется исходя из инженерно-геологических условий и конструкции здания и, как правило, принимается не менее 5м.

     Под подошвой существующих фундаментов захватками устраивается монолитных железобетонный ростверк. Ростверк выполняется для равномерного распределения реактивных нагрузок во время погружения свай и распределения нагрузок от здания на сваи во время эксплуатации.

     Разработка грунта для создания ниши производится вручную, в случае надобности применяется временная деревянная крепь. Габариты ниши 1200х800х ширину стены.

    Установка для вдавливания свай упирается в подошву существующих фундаментов. Реактивное давление от погружения свай воспринимается существующими конструкциями здания через монолитный железобетонный ростверк.

    Сваи устраиваются до проектного усилия погружения. По данной технологии выполняются составные железобетонные и трубобетонные сваи.

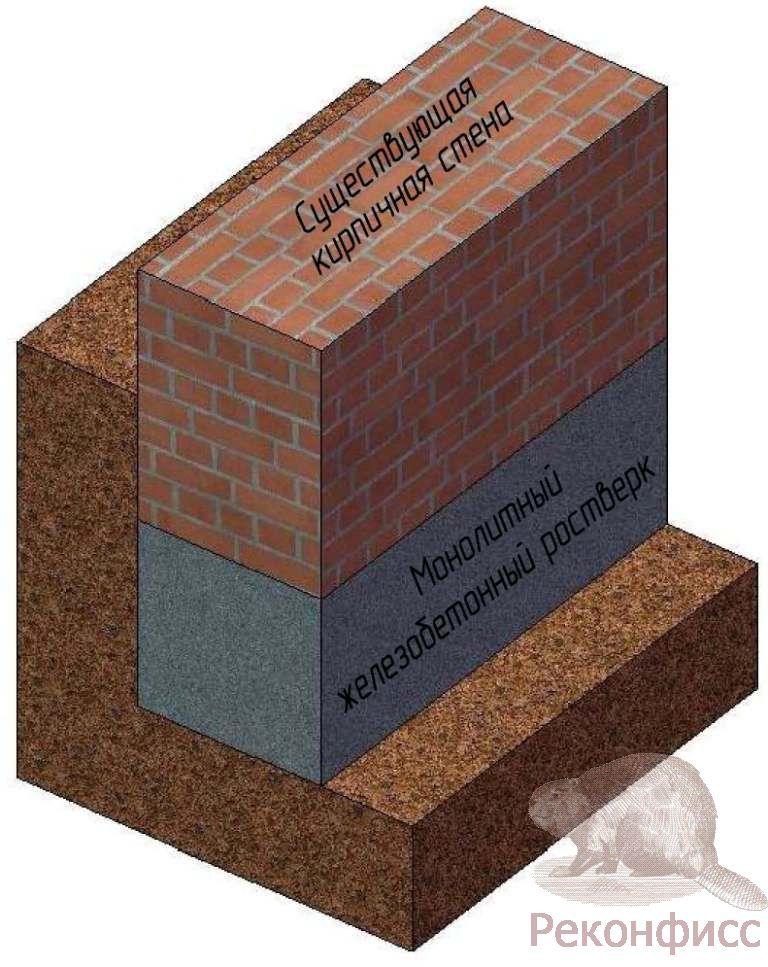

Устройство монолитного железобетонного ростверка

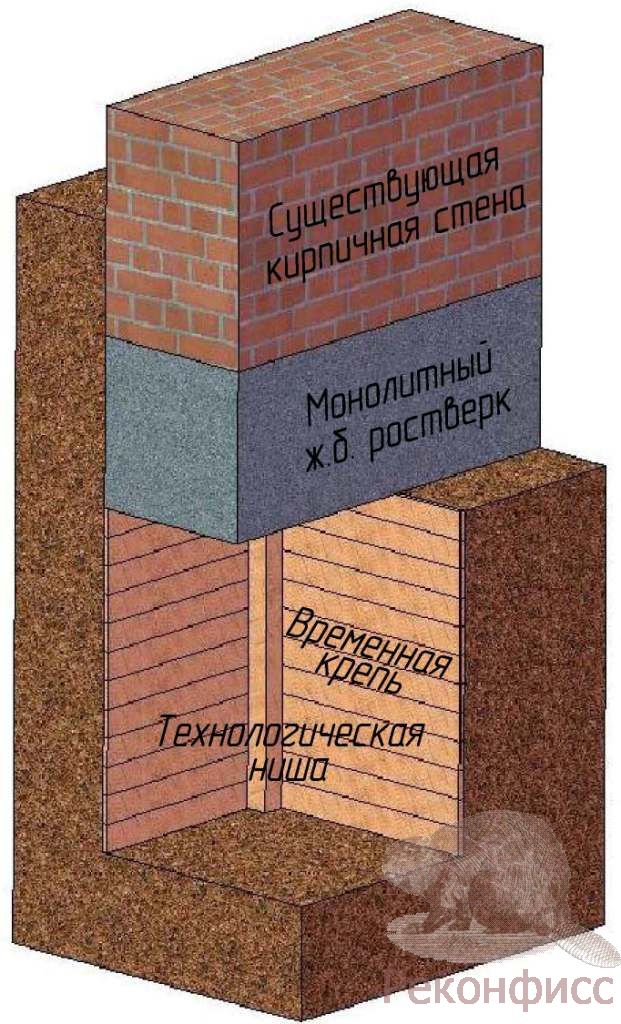

Устройство технологической ниши (с деревянной крепью)



      После устройства свай выполняется их предварительное напряжение с использованием УФПНС-1а, или УФПНС-3/1. Далее выполняется уплотнение подошвы технологической ниши, устройство подстилающих слоёв и производится бетонирование ниши.

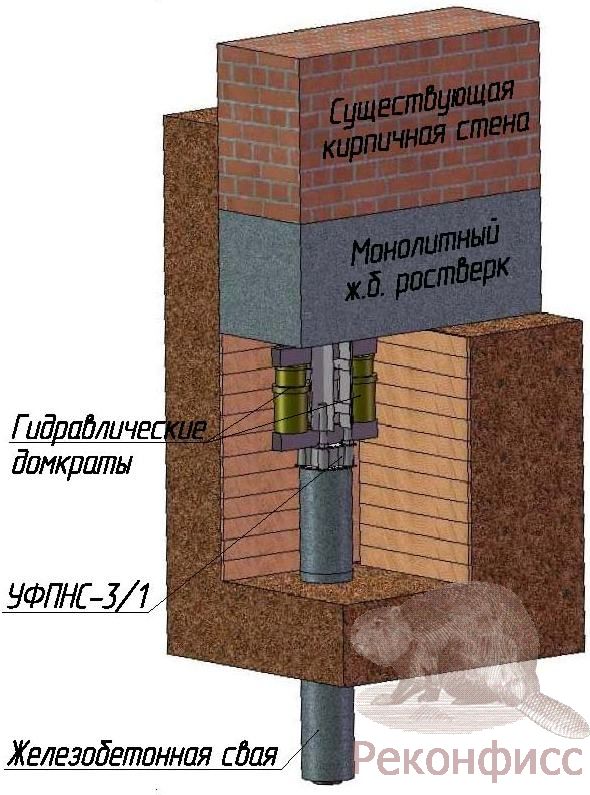

Статическое погружение (вдавливание) свай



Создание предварительного напряжения свай

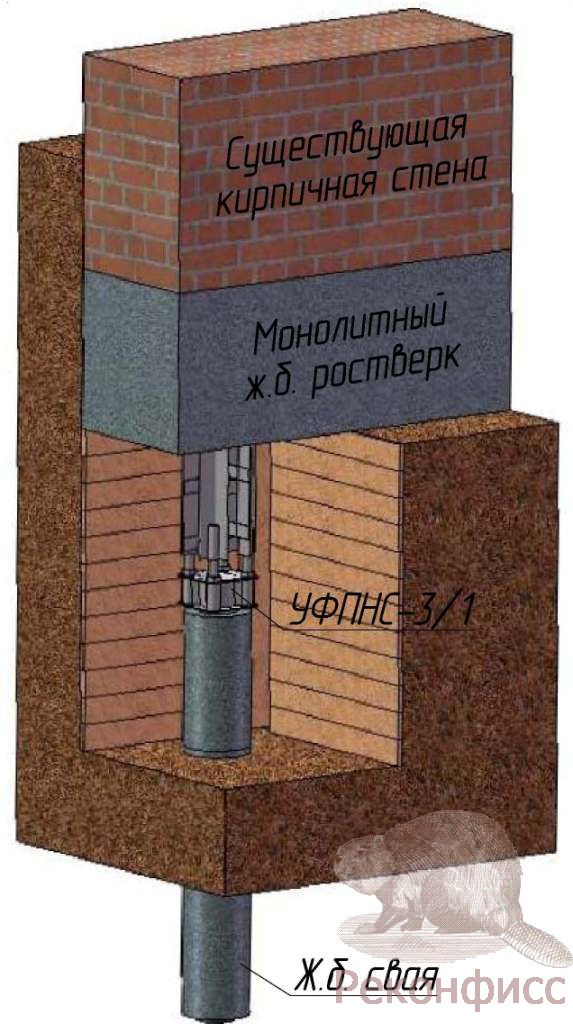

Демонтаж гидравлических домкратов и фиксация предварительного напряжения сваи





Бетонирование технологической ниши







Обратная засыпка





     В случае надобности возможно устройство свай по технологии вдавливания с применением подмыва существующих грунтов.

Преимущества метода:

• устройство свай по оси стен;

• возможность устройства дополнительных подземных этажей под существующим зданием;

Недостатки метода:

• разуплотнение грунтового массива под подошвой существующих фундаментов;

• необходимость локального демонтажа существующих полов (в случае их наличия);

• необходимость разработки значительных объёмов грунта при глубоком залегании подошвы фундаментов.
