Усиление фундаментов сваями устраиваемыми из технологических ниш в существующих стенах.

     Технология предусматривает устройство технологических ниш в теле существующих стен здания. Работы проводятся захватками. Существующие фундаменты при этом не исключаются из работы. Работы выполняются без разуплотнения грунтового массива под существующими фундаментами. Расстояние между захватками определяется исходя из инженерно-геологических условий и конструкции здания и, как правило, принимается не менее 3м.

      Технологические ниши устраиваются по технологии алмазного сверления в существующих стенах. Данная технология наиболее щадящая для несущих конструкций здания, вследствие отсутствия динамических и вибрационных воздействий. Для монтажа оборудования устраивается ряд горизонтальных отверстий Ø400мм, для прохождения сваи через существующие фундаменты устраивается вертикальное отверстие Ø200-300мм.

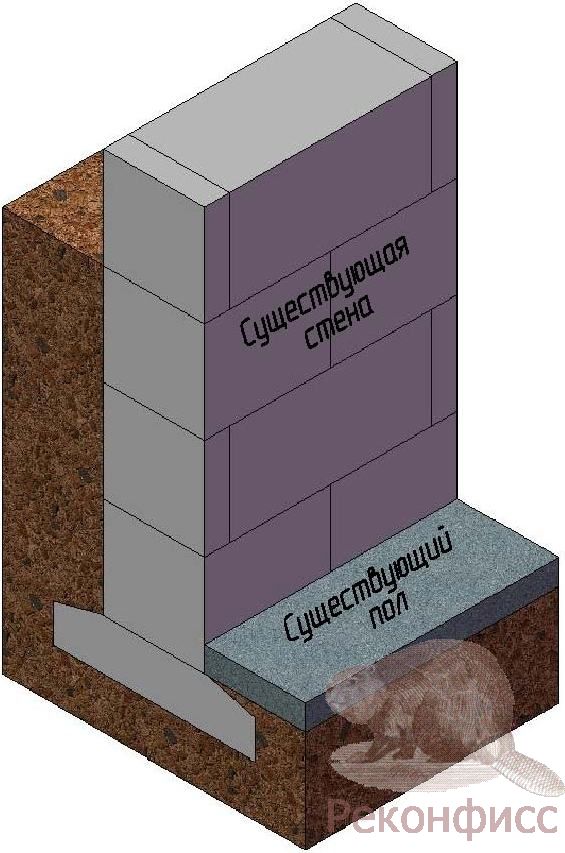

Начальное положение конструкций здания

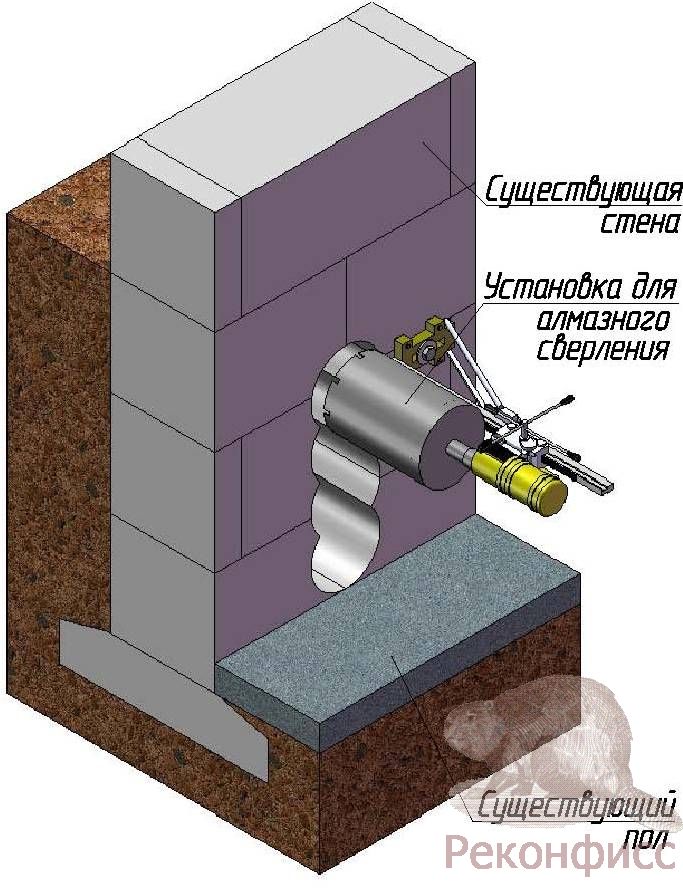

Алмазное сверление горизонтальных отверстий

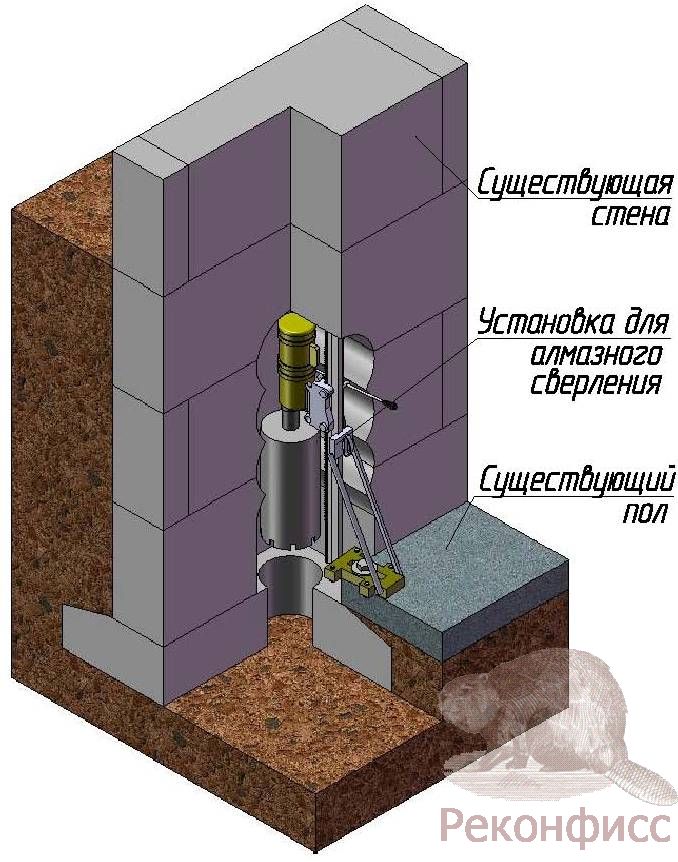

Алмазное сверление вертикального отверстия

    После формирования ниши выполняется монтаж оборудования и погружение свай до проектного усилия. По данной технологии выполняются составные железобетонные и трубобетонные сваи.

    После устройства свай выполняется их предварительное напряжение с использованием УФПНС-3/1. Далее выполняется восстановление существующих стен путём бетонирования технологической ниши.

    Между собою ниши могут объединятся монолитными железобетонными поясами.

Статическое погружение свай



Предварительное напряжение свай



Бетонирование технологической ниши

    Преимущества метода:

• отсутствие разуплотнения грунтового массива под подошвой существующих фундаментов;

• устройство свай по оси стен;

• возможность устройства дополнительных подземных этажей под существующим зданием;

• нет необходимости демонтировать существующие полы (в случае неглубокого заложения фундаментов);

    Недостатки метода:

• небольшое удорожание работ относительно устройства свай из-под подошвы существующих фундаментов.
