Усиление фундаментов сваями с ростверков-консолей.

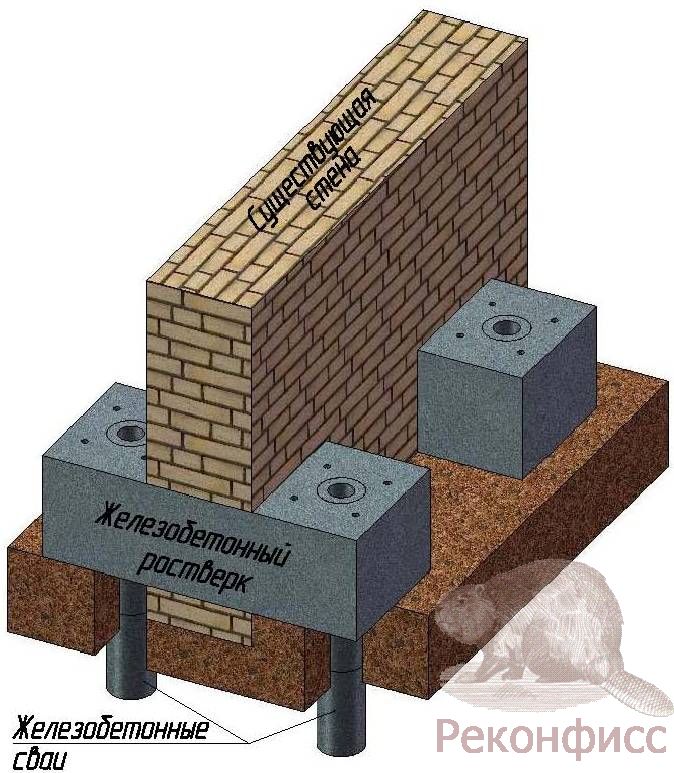

     Технология предусматривает устройство консольных ростверков проходящих через существующие стены (под существующими стенами) и погружение свай с поверхности ростверков.

     Отверстия под ростверки устраиваются в стенах по технологии алмазного сверления. В отверстия монтируется арматурный каркас, или заводятся стальные профиля, после чего устанавливается опалубка и производят бетонирование ростверков. Контур ростверков консольно выступает за габариты стены на 800мм. В ростверках предусмотрены конуса для прохождения свай и включения их в работу и анкерные узлы для монтажа оборудования погружающего сваи.

Алмазное сверление отверстий



Устройство железобетонных ростверков



    По данной технологии могут  выполнятся все виды свай (составные железобетонные, трубобетонные и набивные), и могут применятся все типы имеющихся установок, в том числе, и установок погружающих сваи по боковой поверхности.

    Установки для погружения свай крепятся к ростверку через анкерные узлы. Реактивные усилия от погружения свай воспринимаются через ростверки несущими конструкциями здания.

    После устройства свай выполняется их предварительное напряжение с использованием УФПНС-7/4.

Устройство и предварительное напряжение свай



Усиленные фундаменты здания





   Преимущества метода:

• отсутствие разуплотнения грунтового массива под подошвой существующих фундаментов;

• возможность применения лидерных скважин при погружении свай;

• возможность устройства набивных свай и свай погружаемых по боковой поверхности.

    Недостатки метода:

• устройство свай не по оси существующих стен;

• необходимость проведения работ снаружи здания

• сложная технология производства работ при устройстве дополнительных подземных этажей.
