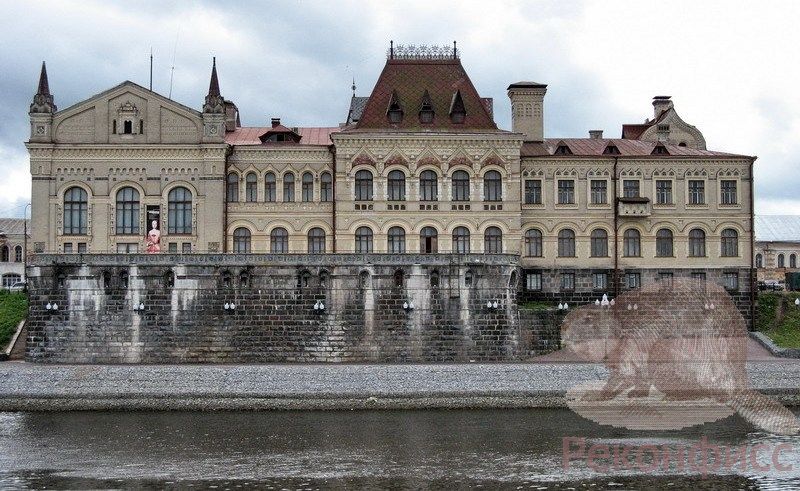

Рыбинск. Государственный рыбинский историко-архитектурный и художественный музей-заповедник.
Берегоукрепление участка склона прилегающего к музею было выполнено в 2004-2006гг. с применением железобетонных свай. Сваи устраивались по технологии статического погружения (вдавливания) с устройством лидерных скважин. Сваи устроены под тремя углами ( к горизонтальной поверхности для восприятия как вертикальных так и горизонтальных составляющих усилий. Оголовки свай обвязаны общим ростверком с контрфорсами.
Выполненые работы:
- устройство пластового дренажа;
- устройство ростверка с контрфорсами;
- устройство свай;
Арматурные каркасы ростверка, с анкерными узлами |
Ростверк |

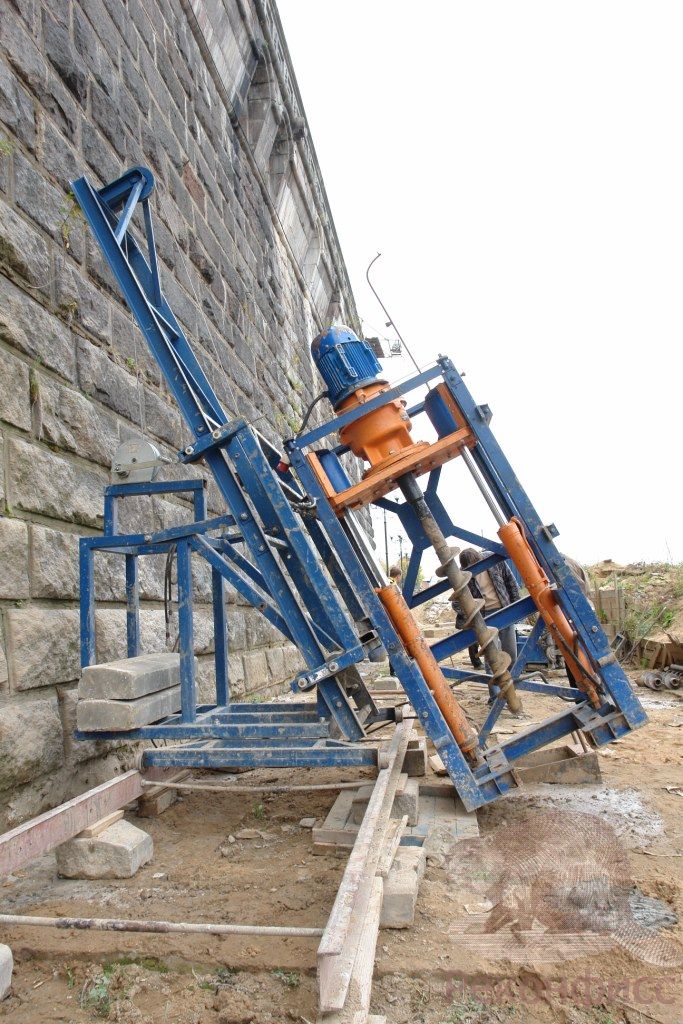

Установка для устройства лидерных скважин |

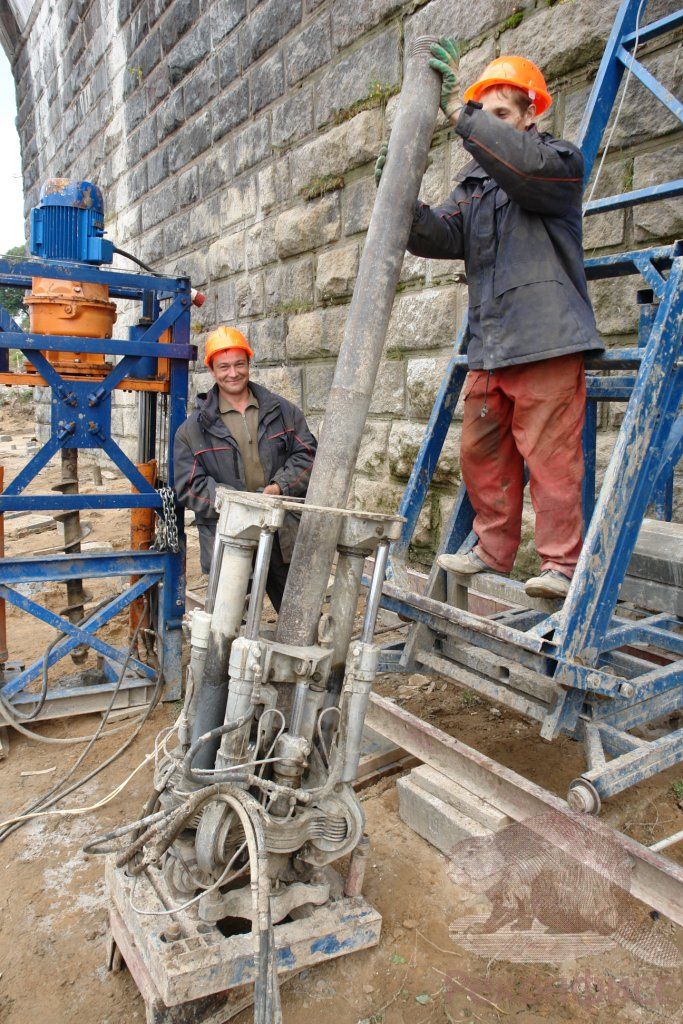

Статическое погружение свай |
Разрез по подпорной стене
