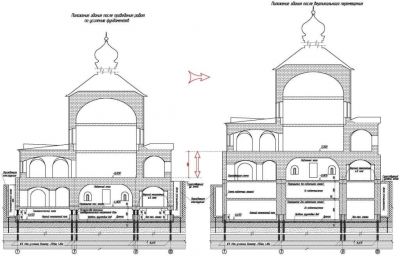

Вертикальное перемещение зданий с расстановкой домкратов под существующими стенами

      Метод предусматривает подъём здания на проектную величину с расположением гидравлических домкратов непосредственно под существующими стенами здания.

      Технология предполагает проведение подготовительных работ которые ориентированны на повышение пространственной жесткости существующих конструкций (усиление или закладка проёмов, вычинка и иньектирование существующей кладки, устройство тяжей, установка распорок).

      После подготовительных работ захватками устраивается монолитный железобетонный пояс под стенами здания, а также возводится перекрытие подземного этажа. Монолитный железобетонный пояс и перекрытие формируют верхний диск жесткости конструкции.

      Фундаменты здания усиливаются сваями по технологии статического погружения (вдавливания). Сваи устраиваются под подошвой монолитного железобетонного пояса. Возможно устройства как составных железобетонных, так и трубобетонных свай. Количество свай принимается с учётом динамической составляющей нагрузки, возникающей при подъёме здания. После погружения свай выполняется их предварительное напряжение.

       После предварительного напряжения сваи объединяются монолитным железобетонным ростверком, устраивается пол технологического этажа. Монолитный железобетонный ростверк и пол формируют нижний диск жесткости конструкции.



      После чего выполняется технологический зазор по периметру здания. Цель устройства зазора – снятие трения грунта о поверхности здания при его подъёме.  Данный зазор формируется разработкой грунта с устройством ограждающей железобетонной конструкции.

      Само вертикальное перемещение здания осуществляется при помощи системы подъёма сооружений СПС-09 . Она состоит из системы гидравлических домкратов оборудованных механической и гидравлической защитой. Все гидродомкраты объединены в единую гидравлическую систему с пультом управления, который имеет обратную связь с датчиками мониторинга за перемещениями здания. Данная система позволяет гидравлически регулировать усилия подъёма по блокам домкратов и имеет возможность оперативно реагировать на изменение ситуации во время восстановления проектного положения здания. Расстановка гидродомкратов выполняется пропорционально расчётным нагрузкам. Упором для гидросистемы служит нижний диск жёсткости, который включает в себя свайный фундамент, заделанный в монолитный железобетонный ростверк и соединённый с плитой пола технологического этажа. Реактивное усилие от гидравлических домкратов воспринимается свайными фундаментами, которые передают его на подстилающий грунтовый массив. Сваи рассчитаны на восприятие этих усилий и имеют достаточный запас несущей способности необходимый для подъёма здания. Верхний диск жёсткости воспринимает усилия перемещения домкратов и равномерно их распределяет на существующие несущие конструкции здания.

       Между нижним и верхним дисками жёсткости здания существует технологический зазор, который позволяет беспрепятственно произвести отрыв Церкви. После отрыва здания, при подъёме выполняется непрерывное фиксирование положение упорных гаек (механическая защита) и расклинивание страховочной системы клиновых домкратов. В ходе подъёма здания непрерывно формируется система несущих колонн будущего подземного этажа. Колонны состоят из фибробетонных вкладышей сложной формы.



Отдельностоящая колонна из наборных фибробетонных вкладышей

       Сам процесс подъёма обеспечивается поступательным движением штока домкрата вниз. При достижении проектной величины вертикального перемещения под домкрат устанавливается внешний фибробетонный вкладыш. Вкладыш фиксируется и включается в работу внешней гайкой домкрата.



Начальное положение при подъёме.

Штоки гидродомкратов находятся в сжатом положении

Клиновые домкраты находятся в расжатом положении

Укладка вкладышей под клиновые домкраты.

Штоки гидродомкратов находятся в сжатом положении.

Клиновые домкраты находятся в расжатом положении.

      После передачи нагрузки от здания на вкладыш, шток занимает первоначальное положение. В освободившееся пространство устанавливается внутренний фибробетонный вкладыш и подъём продолжается.  Таким образом, один диск будущей колонны состоит из 2х вкладышей весом не более   40кг.   каждый, что   позволяет поднимать их на проектную высоту используя усилия только одного рабочего.

      По контуру колоны устроены пазы для размещения в них арматуры. Данная арматура после формирования колонны подвергается предварительному напряжению с помощью резьбовых пар. Тем самым обеспечивается совместная работа всех элементов конструкции и её пространственная жесткость.

Поджатие клиновых домкратов.

Штоки гидродомкратов находятся в сжатом положении.

Клиновые домкраты поджимаются и включаются в работу.

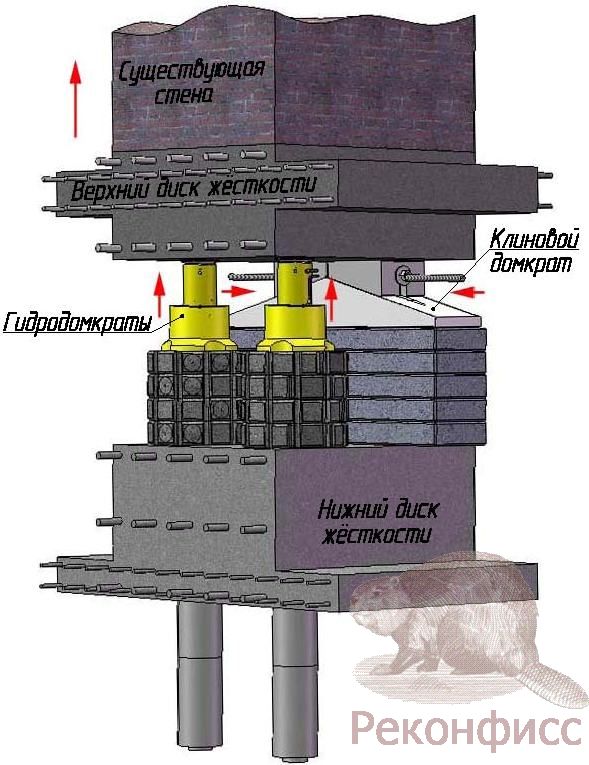

Вертикальное перемещение здания.

Штоки гидродомкратов поднимаются на величину рабочего хода.

Клиновые непрерывно поджимаются

Установка внешних вкладышей под гидродомкраты.

Штоки гидродомкратов выдвинуты.

Клиновые домкраты находятся в сжатом положении.





Включение в работу нижней гайки гидродомкратов.

Штоки гидродомкратов выдвинуты. Внешняя гайка на корпусе фиксируется в нижнем положении и включается в работу. Клиновые домкраты находятся в сжатом положении.

Установка внутрених вкладышей под гидродомкраты.

Штоки гидродомкратов перемещаются в начальное положение, в освободившееся пространство устанавливается внутрений вкладыш.

Клиновые домкраты находятся в сжатом положении







Разжатие клиновых домкратов.

Штоки гидродомкратов находятся в начальном положение.

Клиновые домкраты разжимаются.

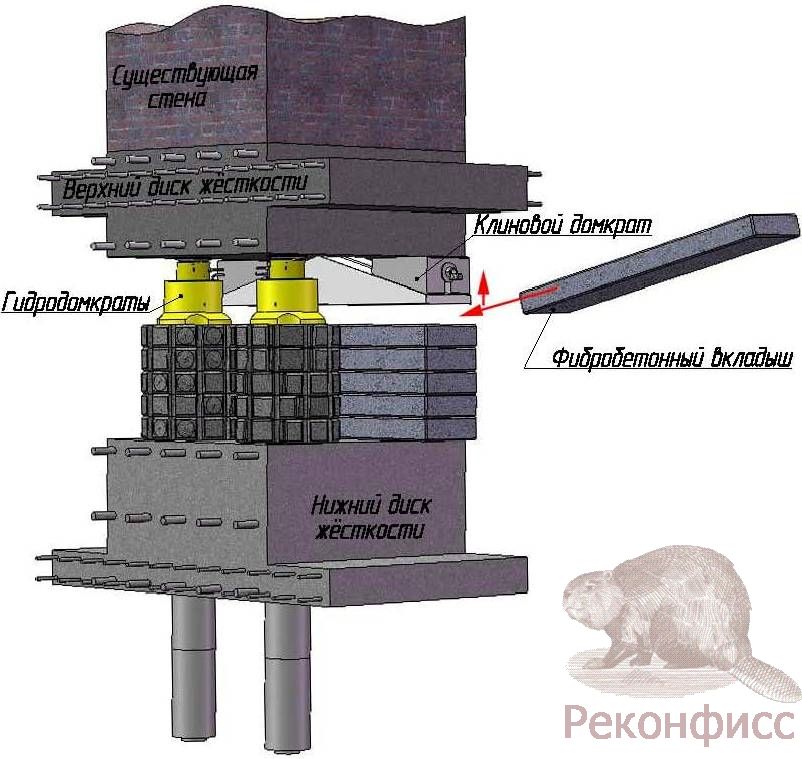

Укладка вкладышей под клиновые домкраты.

Штоки гидродомкратов находятся в сжатом положении.

Клиновые домкраты находятся в расжатом положении.
