Устройство сетки колонн под существующими зданиями.

       Технология позволяет перенести вес от несущих стен здания на железобетонные колоны новых подземных этажей.

       Метод предусматривает возведение под существующими стенами монолитного железобетонного ростверка-балки. Балка предназначена для передачи нагрузок от существующих стен здания на новые железобетонные колонны, а также для восприятия и равномерного распределения усилий от погружения свай.

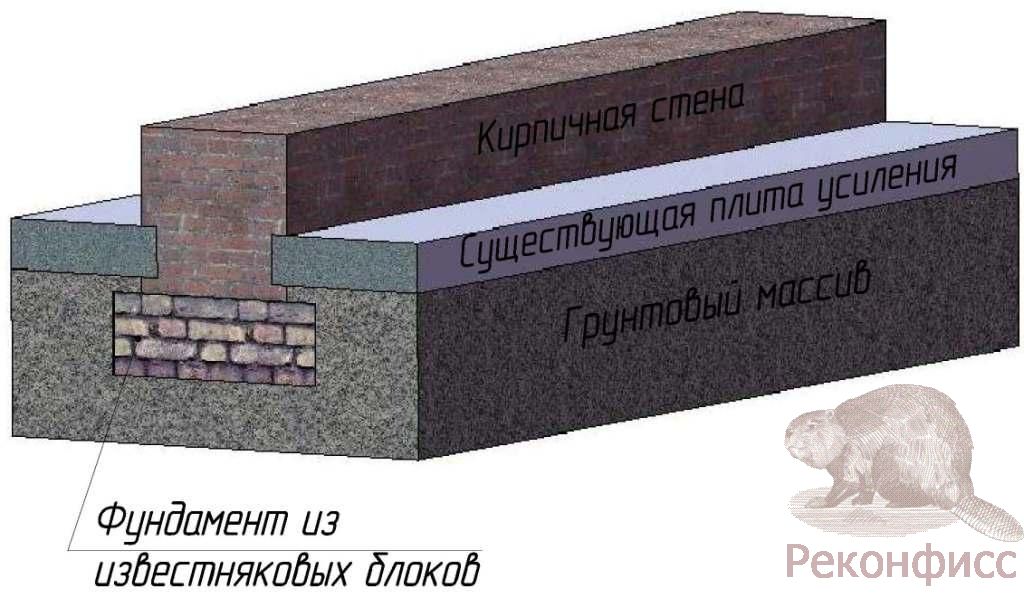

Исходное положение фундаментов и стен

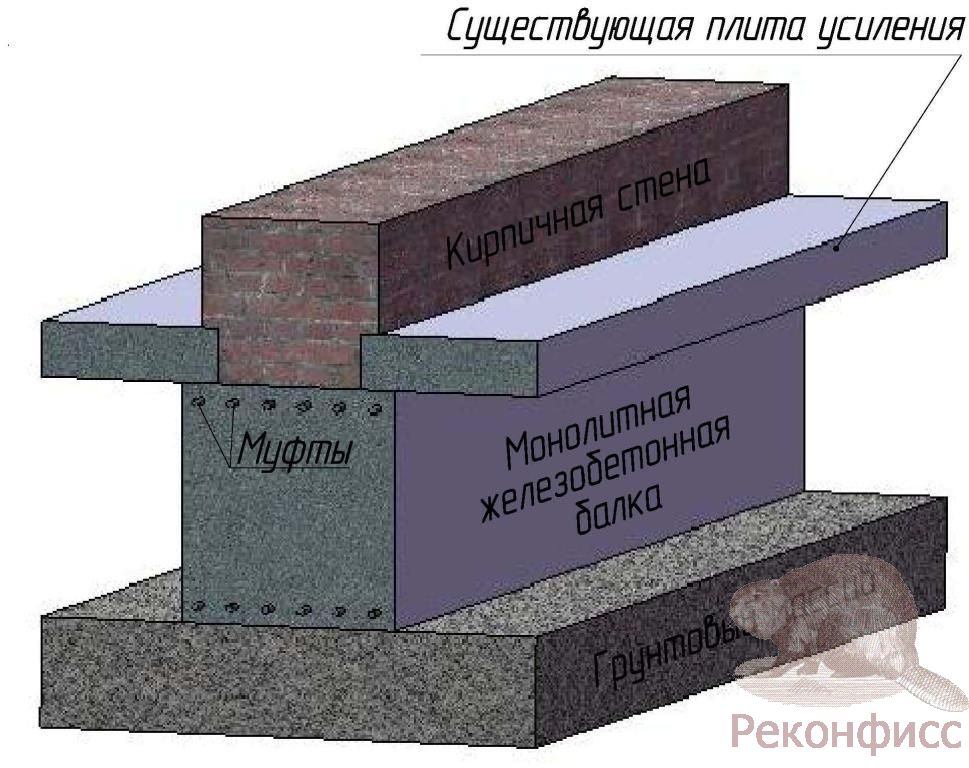

Устройство балки-ростверка

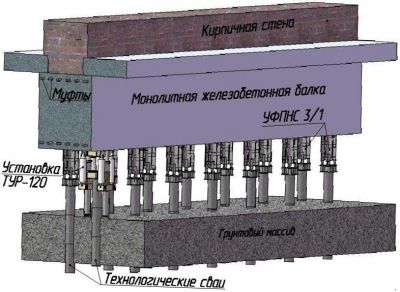

      Под ростверком захватками устраиваются технологические трубобетонные сваи. После погружения свай выполняется их предварительное напряжение. На сваи переносится 100% нагрузки от веса здания.

       После чего выполняется следующие технологические операции:

- разработка грунта захватки;

- перестановки УФПНС в нижнее положение;

- создание предварительного напряжения сваи;

- устройство обвязки свай для обеспечения их пространственной жесткости;

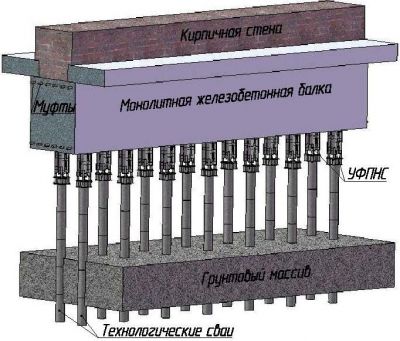

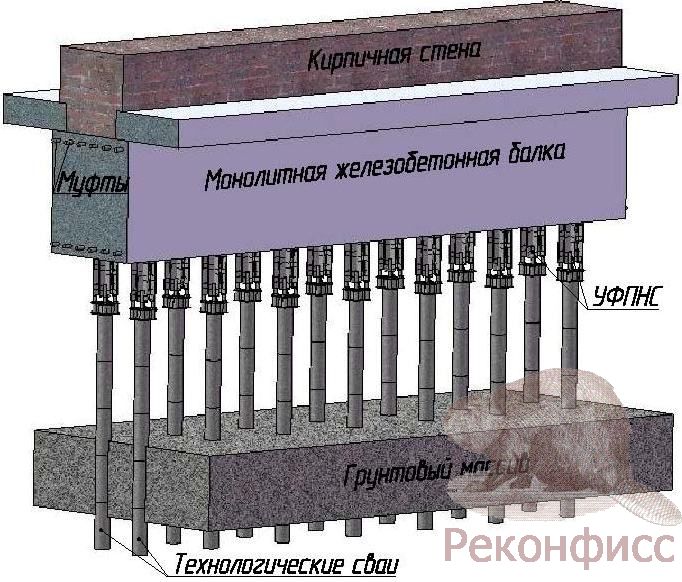

Перестановка УФПНС

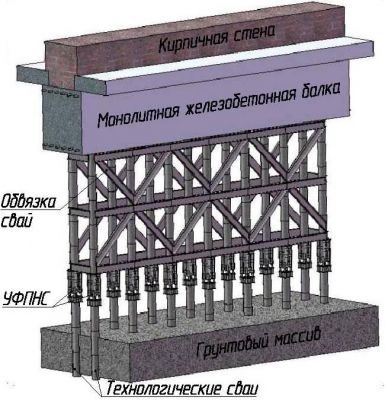

Обвязка свай

Операции по разработке грунта, перестановки УФПНС и обвязки свай выполняются поэтапно до проектной отметки

      После чего возводятся железобетонные колоны и фундаменты под колонны. В фундаментах под колонны предусмотрены отверстия для устройства несущих свай и анкерные узлы для монтажа установки ТУР-120. Выполняется погружение несущих свай с их последующим предварительным напряжением.

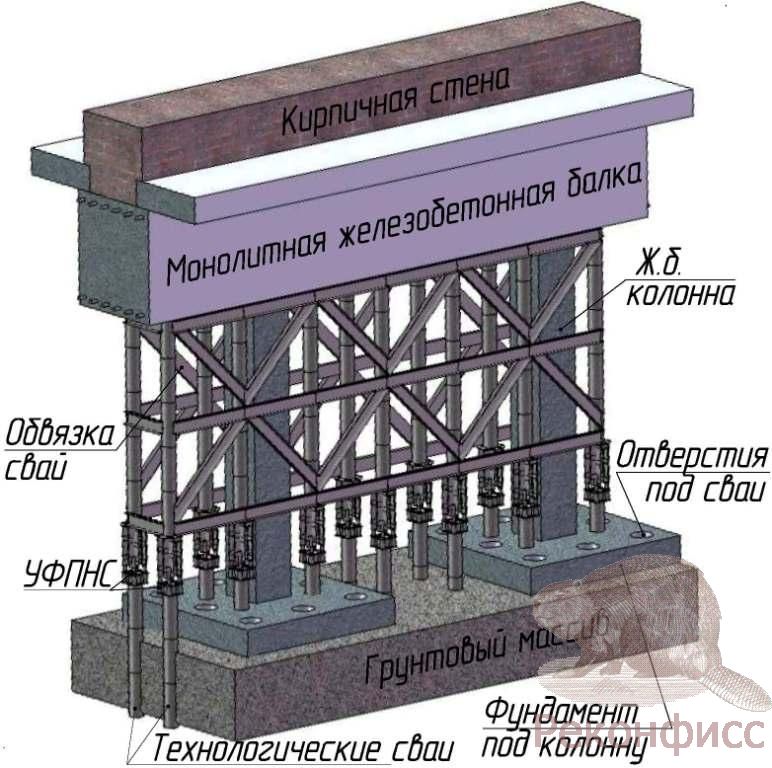

Устройство железобетонных колонн и фундаментов под колонны

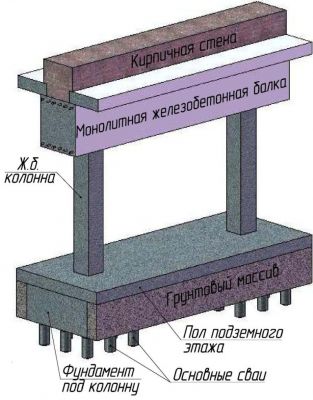

Погружение основных свай и их предварительное напряжение



       После включения в работу несущих свай и железобетонных колонн производится демонтаж технологических свай и их обвязки. Выполняется дренаж и пол подземного этажа.

       При возведении 2х и более подземных этажей устраиваются межэтажные монолитные железобетонные перекрытия.
